FS190防水剂

FS-190产品说明书

FS-190是南雄鼎成新材料科技有限公司参考德国瓦克BS4004乳液型防水剂，最新研制的有机硅乳液型防水剂。它主要由辛基硅烷和改性聚硅氧烷组成，主要用于各种多孔建材的表面防水处理，也可用于碱性建材的内部添加。

1. 主要特点是：

(1) 乳液粒径小，平均粒径为1μm左右，贮存稳定性好；

(2) 有效物含量高达50%；

(3) 对各种多孔建筑材料渗透力强，防水效果好；

(4) 综合防水性能与瓦克BS4004相当。

2.主要技术规格如下：

（1）外观：乳白色分散液

（2）pH值：6.0-7.5

（3）比重：0.95±0.05

（4）粘度：25℃下，≤50mPa·s

（5）有效物含量：（50±1.0）%

（6）贮存期：≥12个月

3.使用方法：

（一）用于添加型水泥混凝土防水砂浆防水剂。以水泥砂浆为例，将水泥（425^#）与石英砂以1:2-3重量比混合均匀，称取水泥重量的1-2%的FS-190，加水使防水剂与水的总量小于或等于水泥重量的60%。然后与水泥、石英砂用铲子或机械混合均匀成砂浆，再施工到模具中保养，24小时后用自来水保湿在相对湿度90-100%的环境中，保养时间15天以上，然后在50℃烘箱中烘干，接着在室温下平衡一天，与对照样比较吸水率及强力等性能。

实验结果表明，加入FS-190防水剂的水泥防水砂浆，与不加防水剂的水泥砂浆相比，吸水率比在30%以内，大大优于吸水率比为65%的国家标准。

水泥砂浆的抗压强力无多大变化。（防水剂加量控制在水泥的2%以内。）

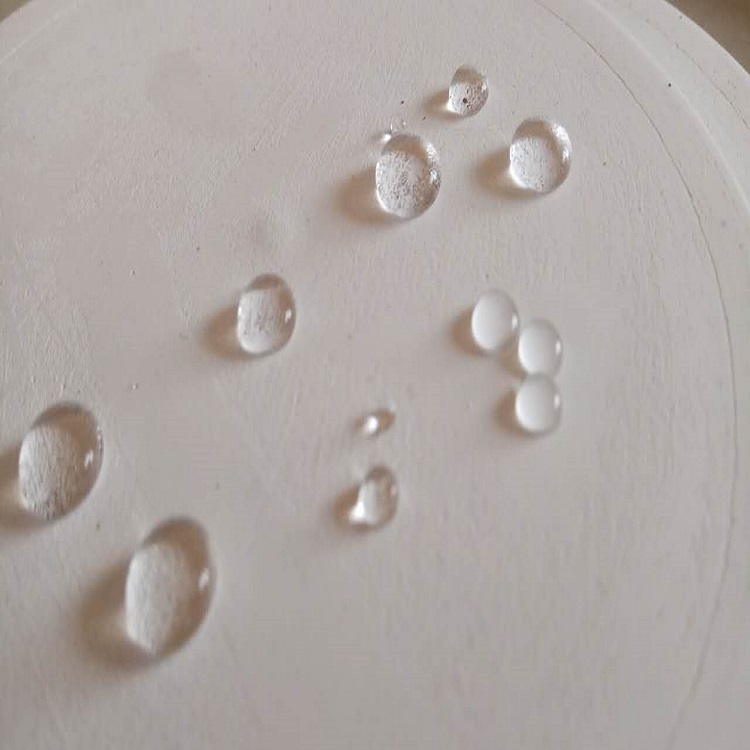

（二）FS-190用于多孔建材表面处理。将FS-190兑水10-15倍，主要用涂、喷、浸等方式施工于碱性多孔材料表面，一两天后，表面拒水效果就能明显表现出来，3-5天后表面拒水效果达优，水珠似在荷叶上一般滚动，且水珠长时间不被吸收。

对于中性及酸性基材，如石材、木材等，为了保证充分固化，须将工作液调至碱性，pH值达8-9以上，或在工作液中加入催化剂如金属盐乙酸锌或有机锡类催化剂，乙酸锌的加量为防水剂原液的1%，有机锡的加量为防水剂原液的0.3%左右。

4.注意事项：

（1）贮存温度0-35℃为宜，低于0℃需加入防冻剂乙二醇，加量为乳液的2-3%，高于40℃需降温保存，防止高温交联缩聚。

（2）本品为水性乳液，闪点高于80℃，应为安全运输品。

（3）本品为硅烷、硅氧烷化合物，吸入对人体有害，防止儿童吸入，

需贮存在儿童接触不到的位置。

5.包装：25公斤、50公斤、200公斤及1000公斤塑料桶。
